[结构指南] 产品结构设计之飞科吹风机分析!

[复制链接]
admin 发表于 2024-12-8 10:53:30 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?立即注册

×

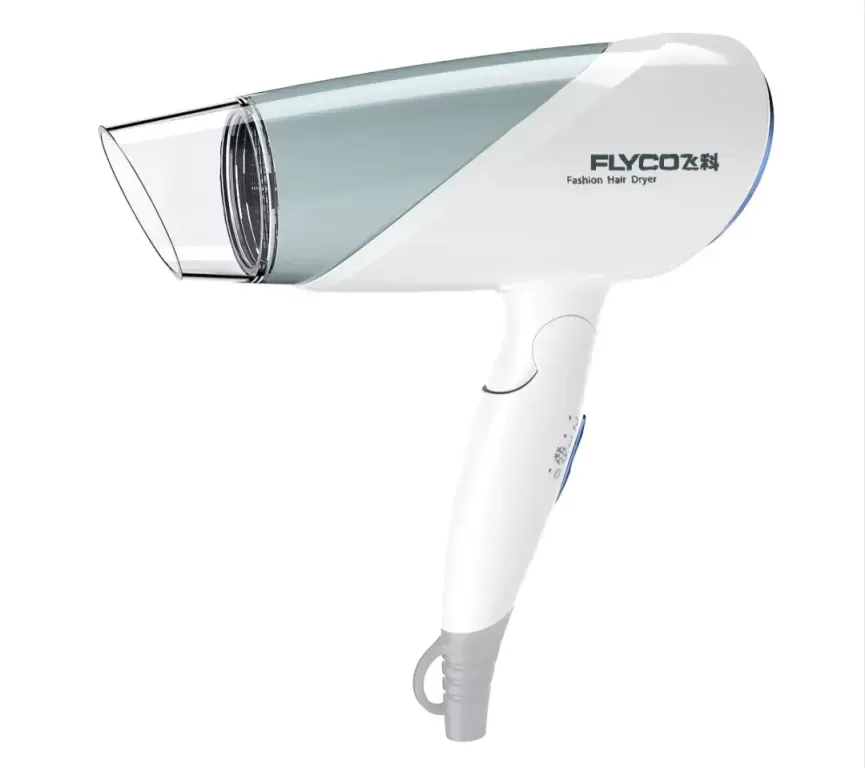

设计分析
首先外观设计需要工业设计师完成, 可以用犀牛也可以用Creo/Proe. 一般市场90%的产品都可以直接用Creo/Proe完成建模直接对接生产,然后结构工程师根据模型完善内部结构。

首先从产品功能上它是需要吹出冷热风且有开关控制档位,所以内部一般需要配置马达、风轮叶片、发热丝、档位拨动开关。另外吹风机手柄有折叠收缩功能,所以要在折叠部分把手柄和壳体做转轴结构。吹风机壳体主要材质为ABS、透明PC、ABS+PC等材料(详情见标注图)。

步骤详解

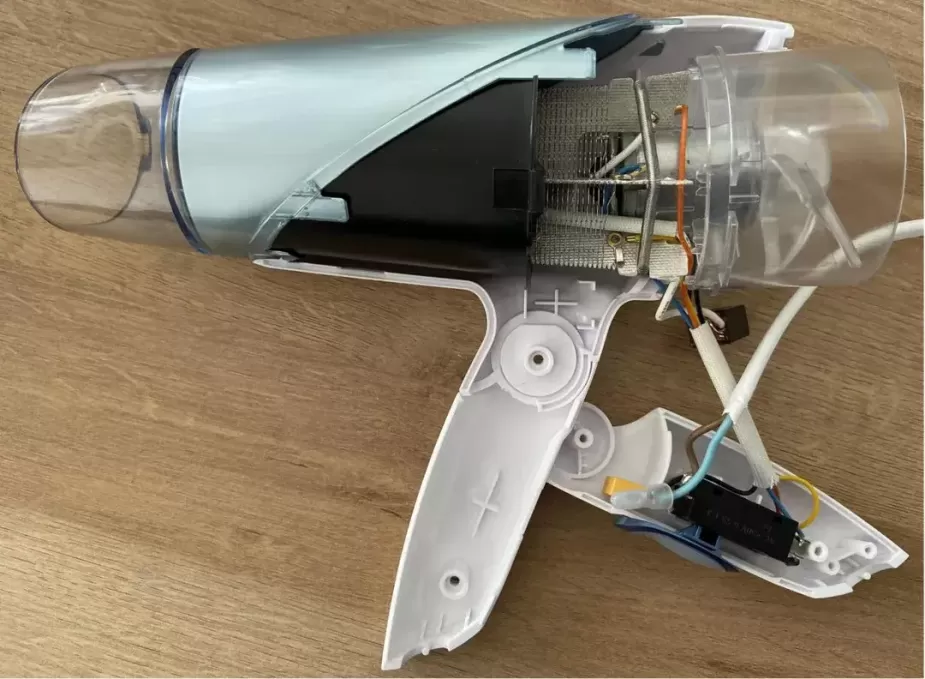

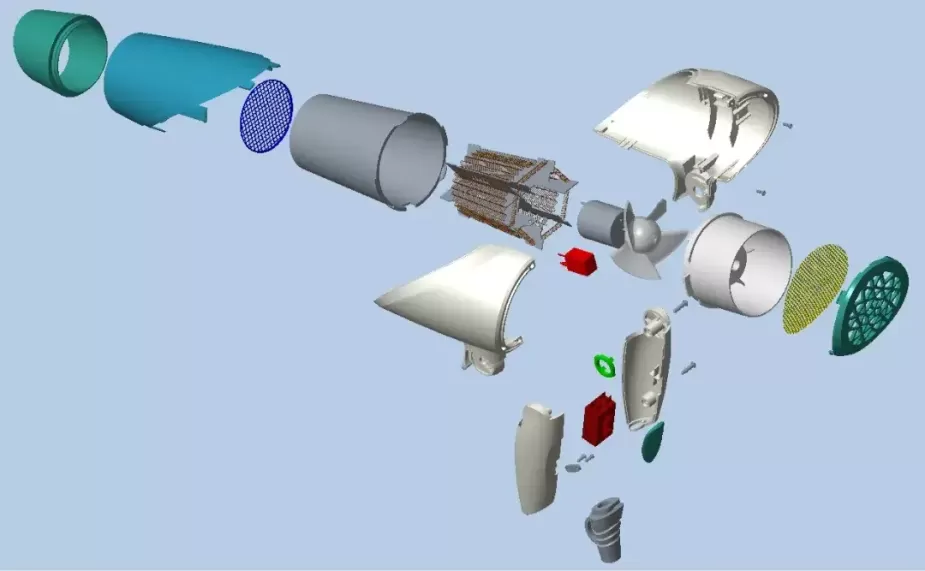

(1)课程会带着学员从模型的拆解,一步一步学习模型的装配知识,还有材料及其加工工艺的使用等,对结构的可行性和落地性理解产品是如何方便使用,还有对产品的分模特征理解用最少的成本来控制产品的生产。

图001

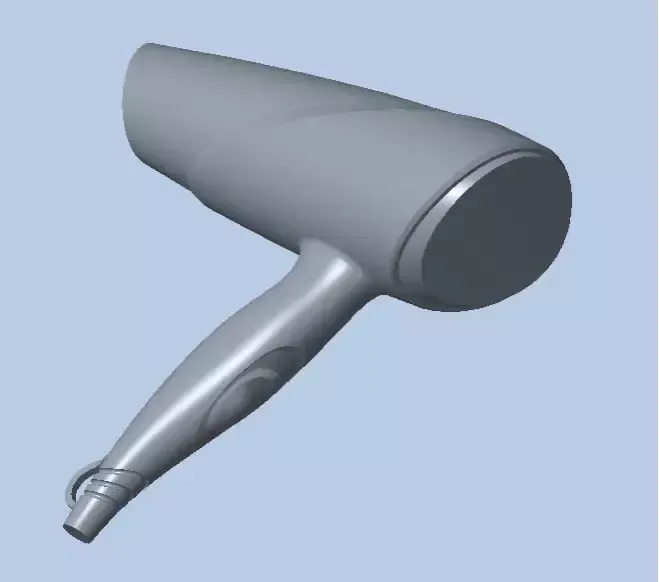

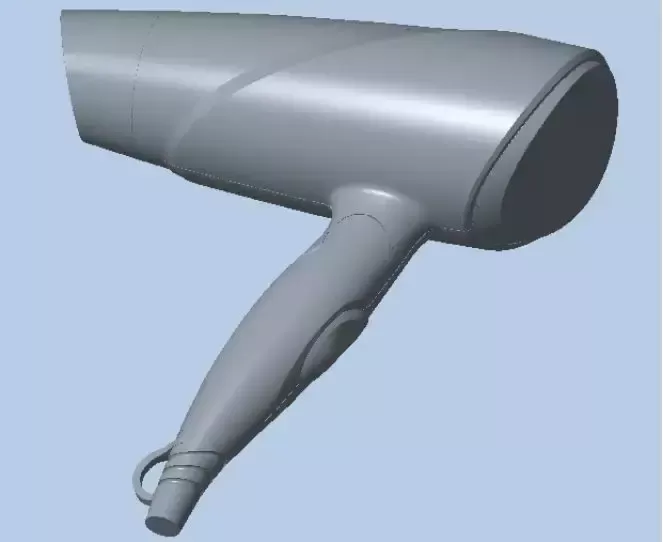

(2)由于学员大部分都是学过犀牛进阶或高阶课程,所以他们使用犀牛软件完成外壳造型设计,而对接结构只需要完成外观,细节和工程倒角是不需要做的,以便于产品结构的后续开发。
犀牛建模质量要高,最简曲面或不能有破面和过多小面等(而不会犀牛的小伙伴可以直接用CREO/Proe建吹风机模型,这样可以无缝对接结构等),本教学模型为Pro/E建模。

图002

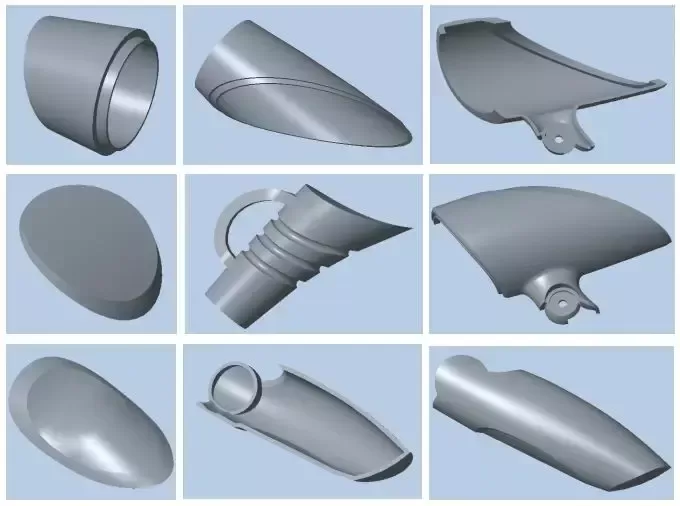

(3)将建好的模型单独保存并根据效果图颜色及功能拆分壳体。

图003
(4)将拆分的壳体在装配模式里面组装起来便于后面内部结构的设计。

图004

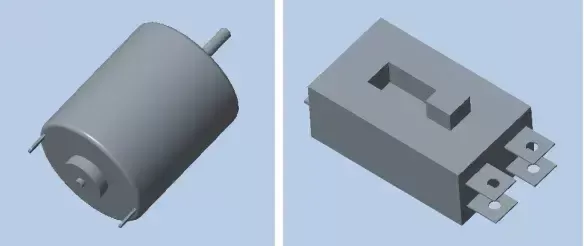

(5)从功能上有两个标准件是需要配合硬件工程师选型。一个是马达另一个是拨动开关,马达需要根据产品功率来选型,拨动开关需要根据档位选型。选好后根据规格书把零件模型建出来好在装配中设计结构。

图005
(6)结合壳体内部空间给马达和发热丝构建固定支架座。

图006

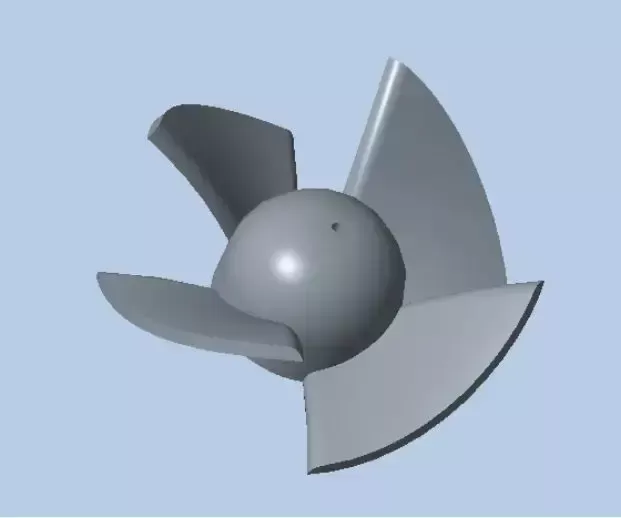

(7)根据马达支架壳体内部直径设计风轮。

图007

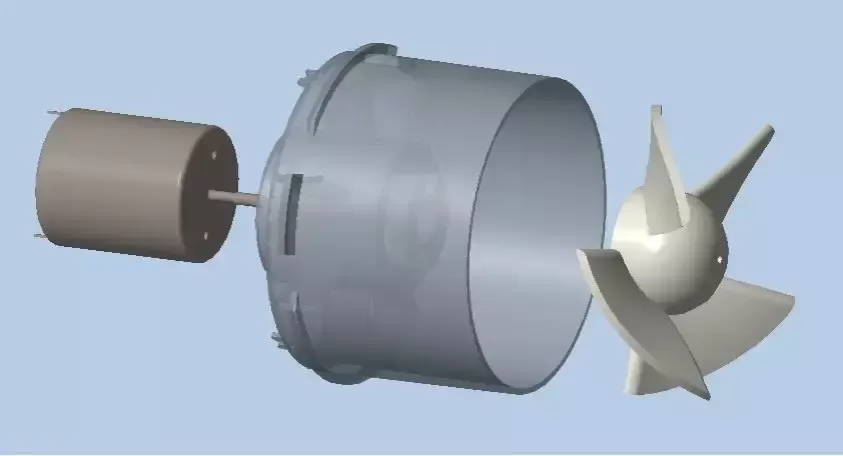

(8)将马达及叶轮装配进支架座,并设计固定结构将马达固定在壳体、叶轮固定在马达头部以提供动力。

图008

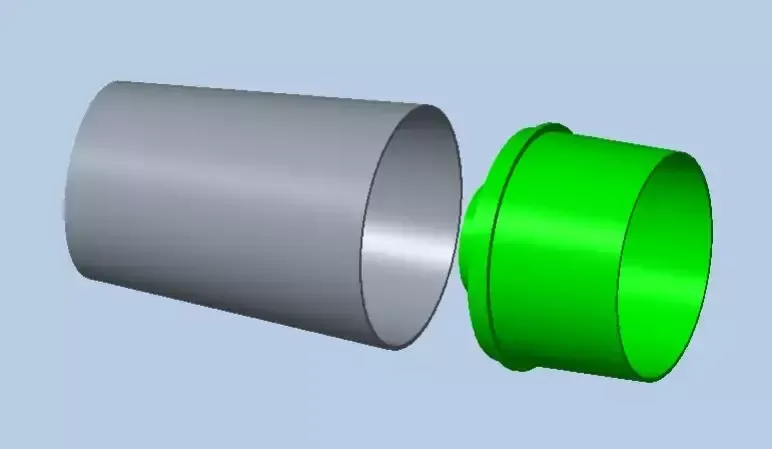

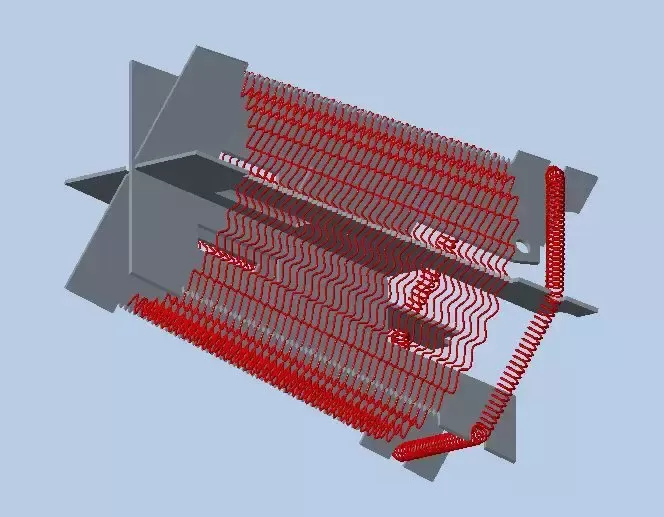

(9)根据发热丝外壳体内部空间设计发热丝固定支架,将发热丝固定在支架上提供热源。

图009

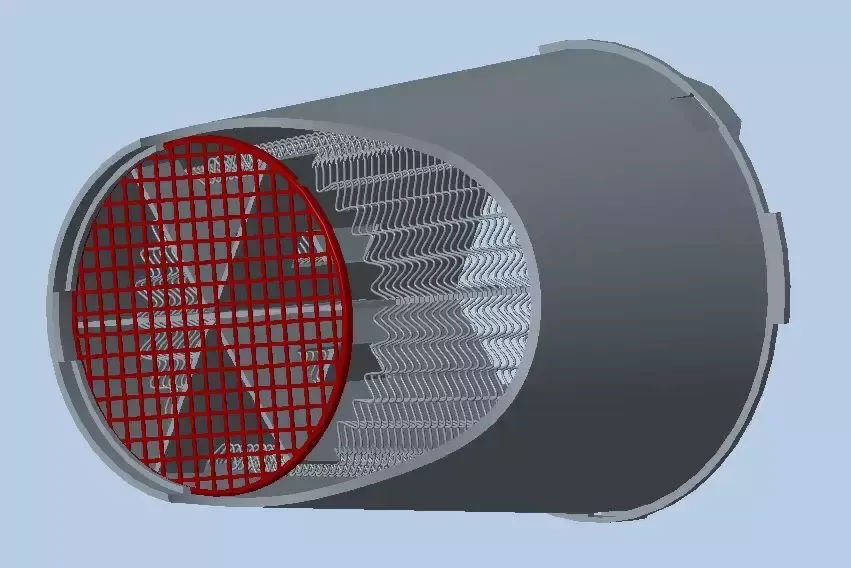

(10)在风筒口设计材料为铁的网,防止异物进入发热丝内部造成故障及安全。

图010

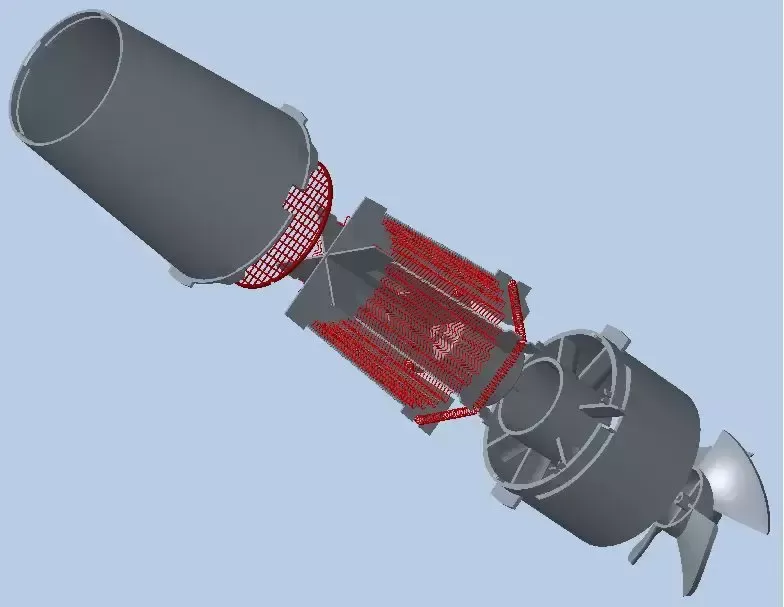

(11)将发热丝外壳和马达座用卡扣结构组装在一起,并把这一整体设置为一个整体组件。

图011

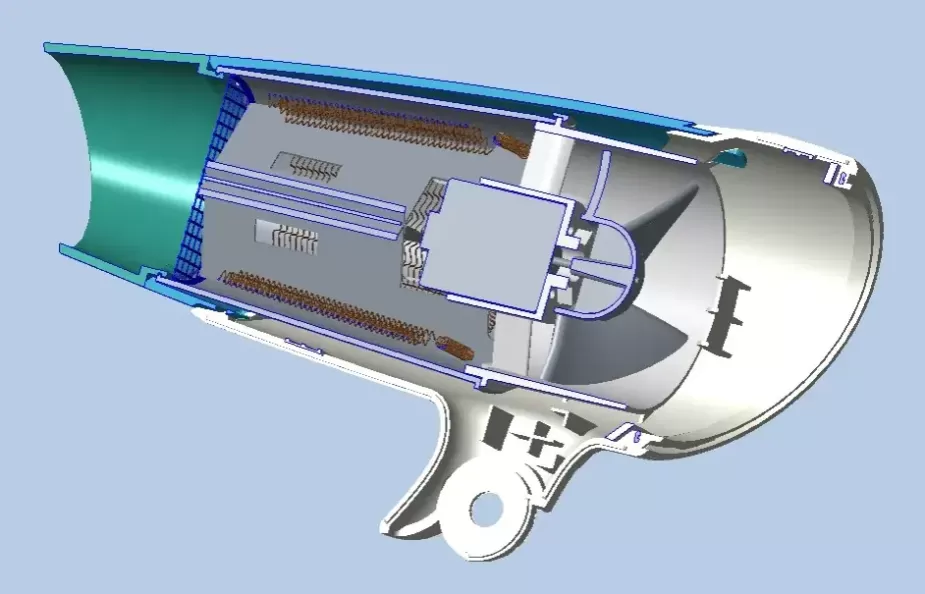

(12)将内部发热及叶轮组件整体装配到外壳中,用筋位及卡扣固定在吹风机内部。

图012

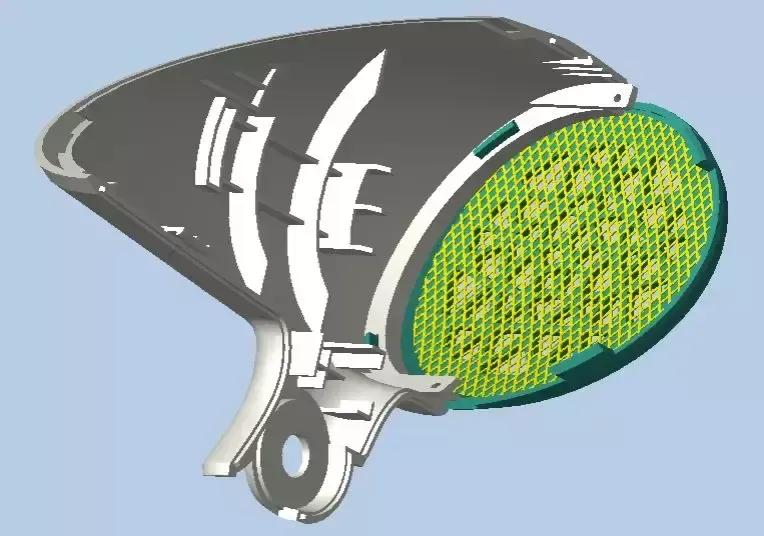

(13)吹风机后罩加一层金属过滤网防止异物吸进内部,后罩与壳体设计卡扣结构固定在外壳上。

图013

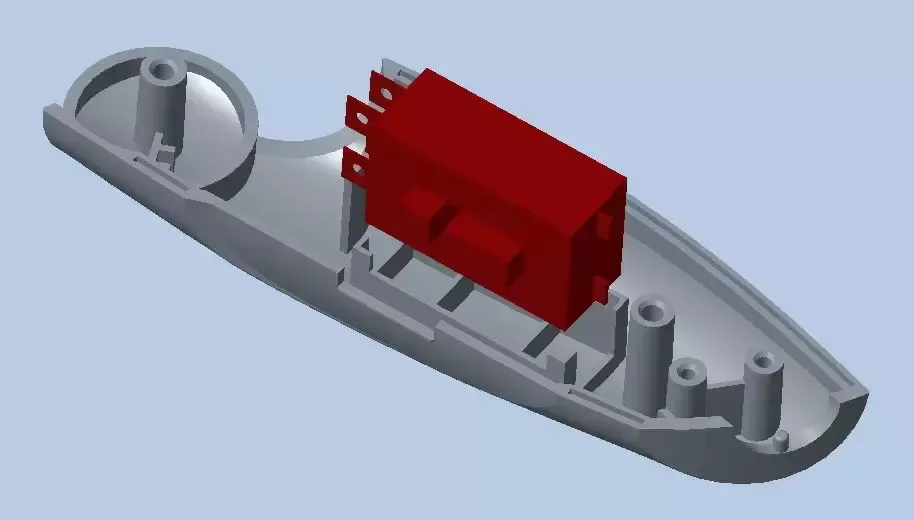

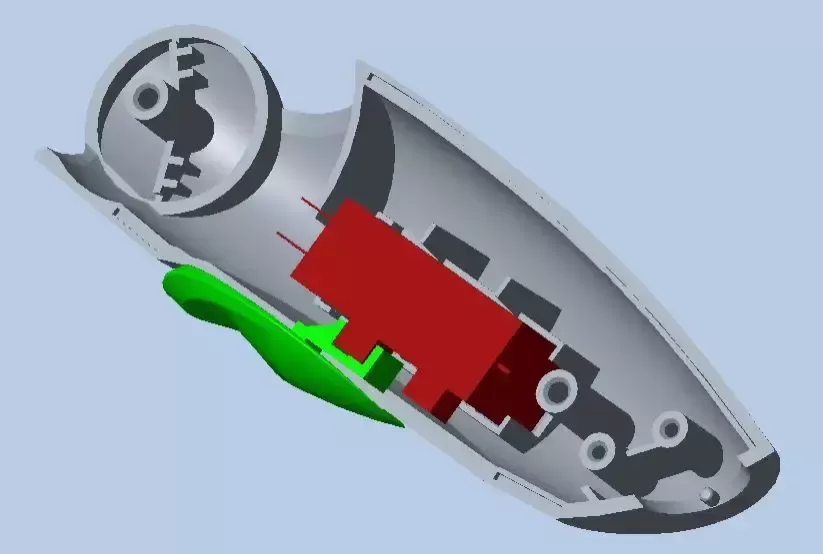

(14)将拨动开关装配到手柄中,结合开关轮廓设计筋为卡槽将拨动开关固定在手柄壳体中。

图014
(15)将滑动按钮在装配模式下结合拨动开关的行程设计挂钩结构,在按钮上设计凹槽挂住拨动开关键。

图015

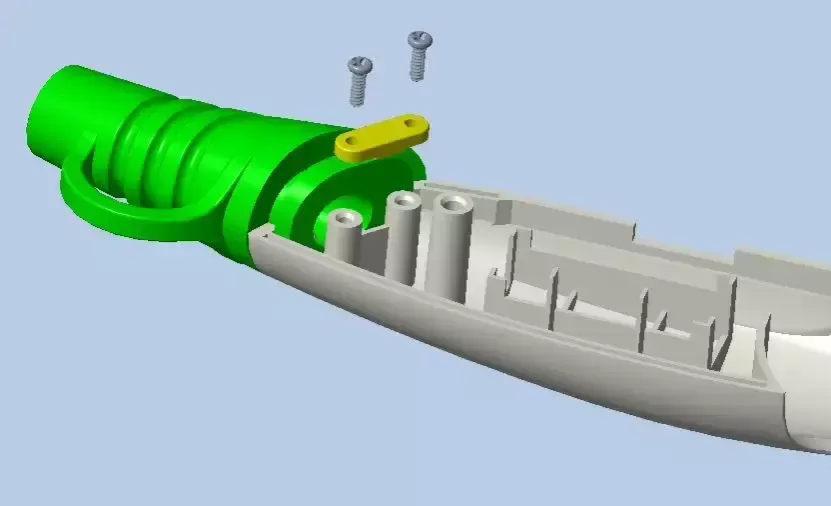

(16)将软胶护线柄装配到手柄中设计卡槽固定在壳体内,并设计固定卡槽通过螺丝压住电源线起到稳固作用。

图016

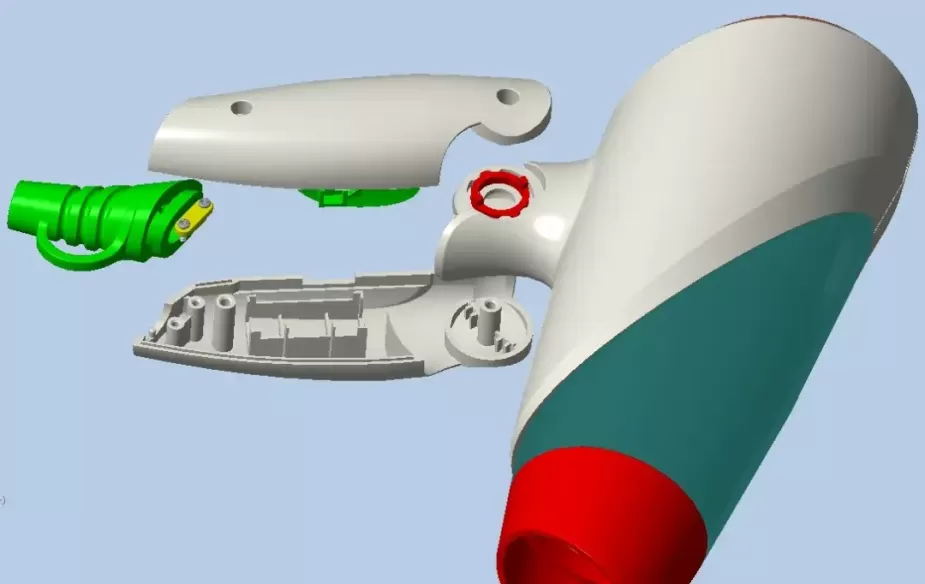

(17)在壳体内部增加档位圈,在手柄内设置原点档位及转动到最大位置设置卡位来固定转角行程。

图018

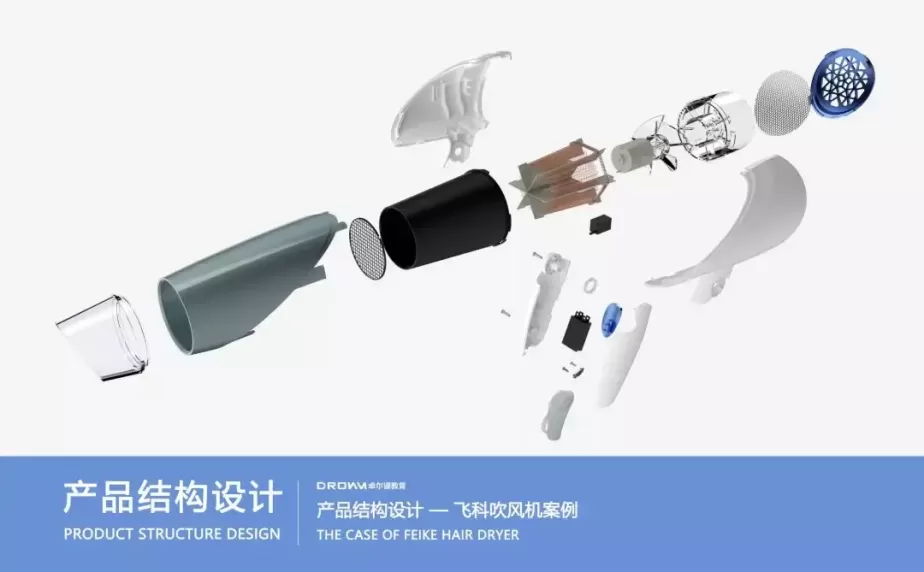

(18)将整体装配组件另存为STP格式导入KS渲染产品效果图。


图019

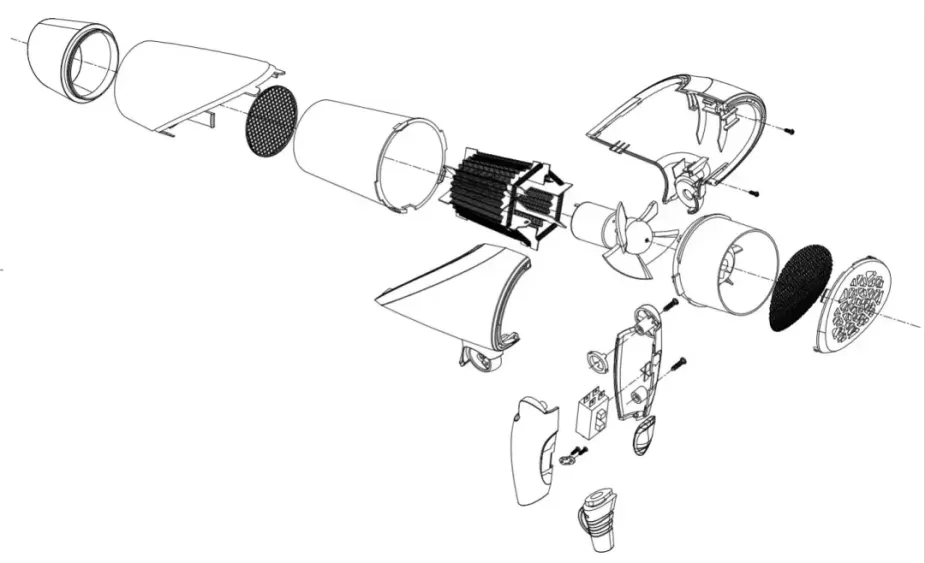

(19)在CAD出工程装配视图可以详细标明每个零件的材料、表面处理、及加工工艺等。

图020

图021

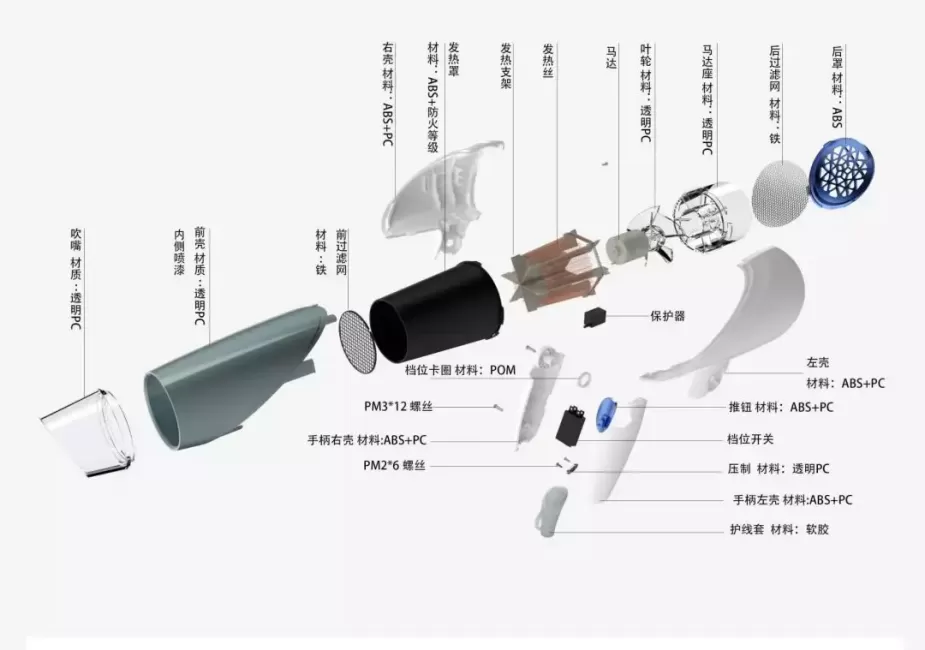

(20)最终渲染标注图:

图022
本期我们的吹风机结构辅助设计教学就到这里了,大家学会了吗?
