扬声器&受话器定义
扬声器： 动圈式扬声器是一种换能器，把电信号转换为声信号，通过推动空气把声音传播出去。扬声器距离人耳都有一定的距离 受话器:
也称为听筒。
受话器也是一种扬声器，只是在应用的时候，距离人耳非常近。
2电池的工作原理
2.1 扬声器基本原理扬声器基本原理---电, 磁,力

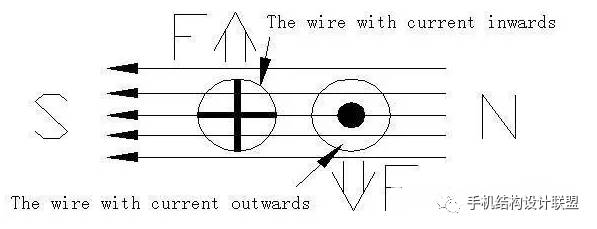

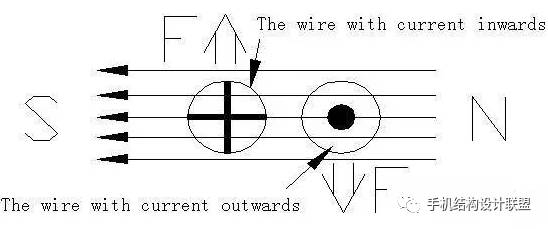

通电线圈在磁场中运动，切割磁力线，产生相应的力。 力的方向由左手定则来判断。 ForceF=BLi (B 磁场强度, L 磁场中线圈长度, i电流

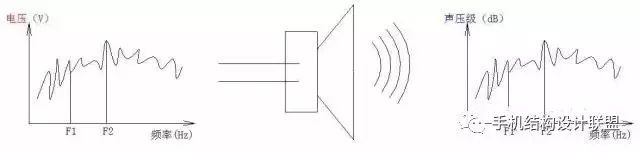

2.2 扬声器介绍1.扬声器工作原理 SPEAKER的磁路系统构成环形磁间隙，其间布满均匀磁场üSPEAKER的振动系统由导线绕成的环形音圈和与之相连的振膜ü音圈被馈入信号电压后，产生电流，音圈切割磁力线，产生作用力。带动振膜一起运动，振膜策动空气发出相应的声音； 整个过程为： 电-----力-----声 的转换 馈入信号与发出声音的对应
ü磁场恒定，音圈受到的电动力随着电流强度和方向的变化而变化
ü音圈在磁间隙中来回振动，其振动周期等于输入电流的周期，振动的幅度 则正比于各瞬时作用的电流强弱 ü音圈有规则的带动振膜一起振动，策动空气发出与馈入信号相对应的声音

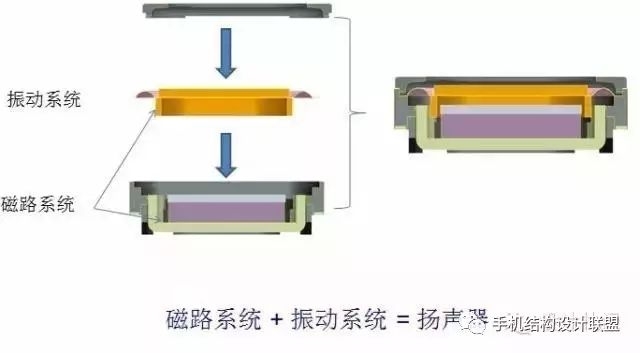

2.扬声器结构

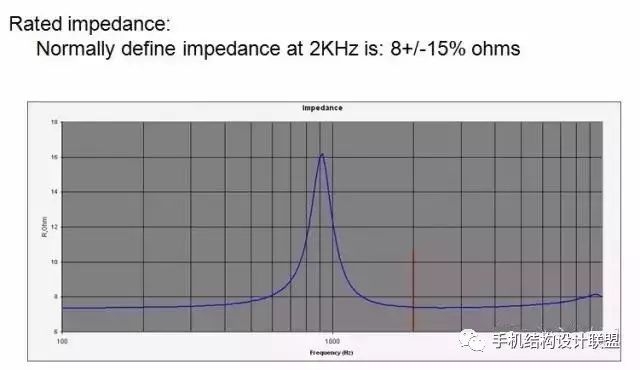

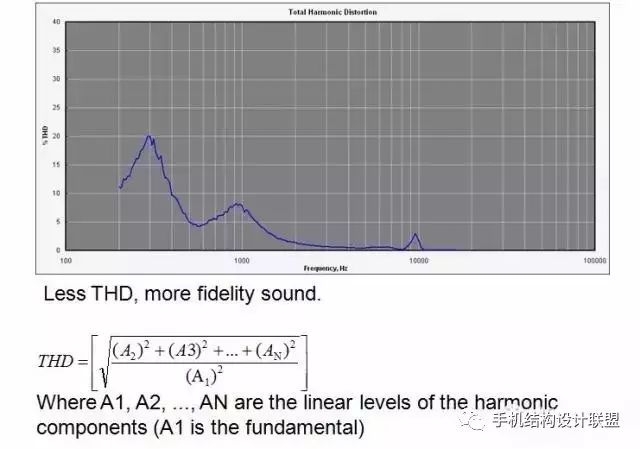

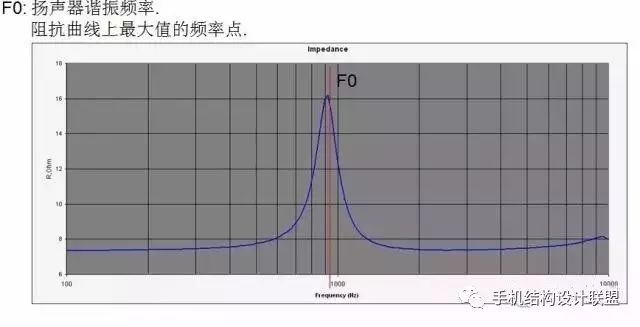

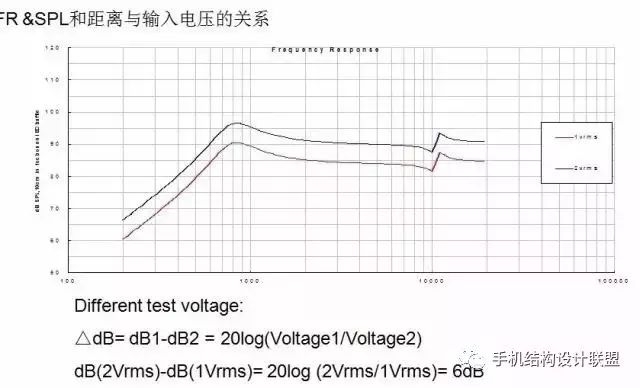

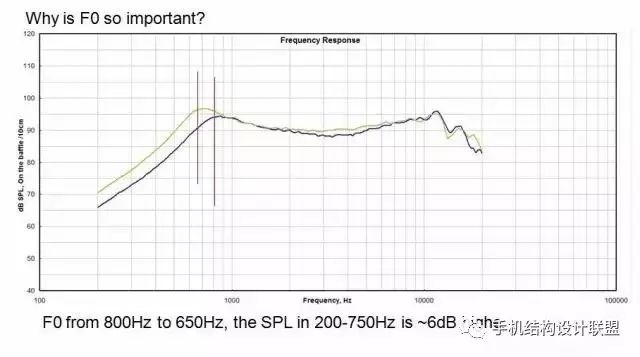

3.声学参数 ü1,Frequency Response Curve (2.37Vrms/10cm in 1cc speaker box). ü2,SPL (Soundpressure level) (91+/-2dB 2KHz 2.37Vrms / 10cm) ü3,Total Harmonic Distortion(THD） (2.37Vrms in 1ccspeaker box) (HD3-5,HD6-9,HD10-35) ü4,F0 in free air 300+/-50Hz F0 in 1ccbox (700+/-20%Hz) ü5,Rated Impedance 8+/-15% ohms ü6,Rated power/Max. power 0.7W/1W in 1cc speaker box ü7. Polarity Speaker Frequency Response ：扬声器频响曲线，表示了该扬声器在每个频率点发出声音大小的能力。 SPL：灵敏度，表示扬声器在接受标准信号下发出声音的大小。 Like: 91dB 2KHz 2.37Vrms / 10cm on IEC baffle 72.54dB 2KHz 1W/1m on IEC baffle
4.极性: 当直流电源的正极接扬声器的“+”，电源的负极接扬声器的“-”，扬声器的音膜向上振动。
3受话器介绍
受话器也称为听筒，也是一种微型扬声器，一般尺寸较小，但在应用时更接近人耳，其发出的声音由人耳直接接受。
3.1 受话器相关参数

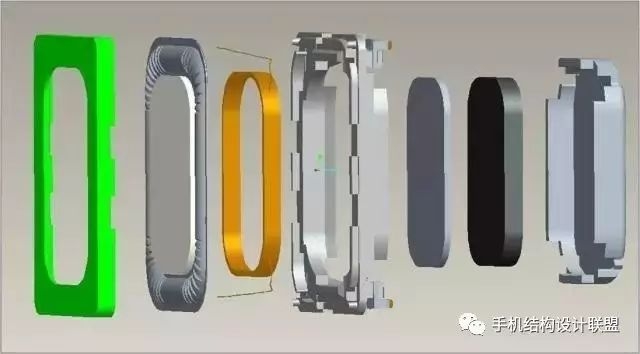

1.受话器结构

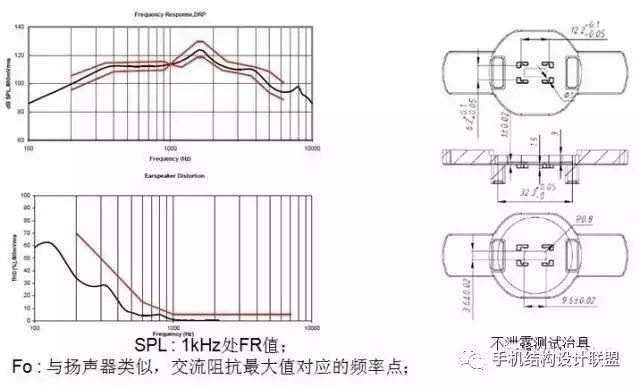

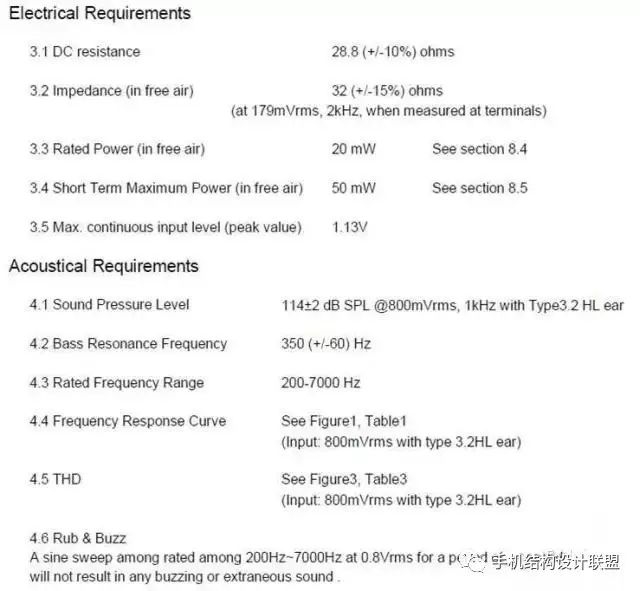

2.受话器电声参数

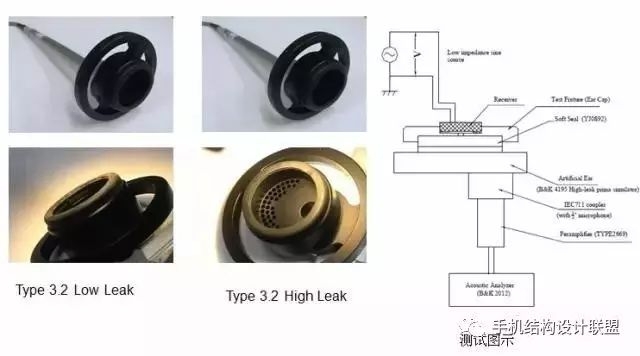

3.受话器测试

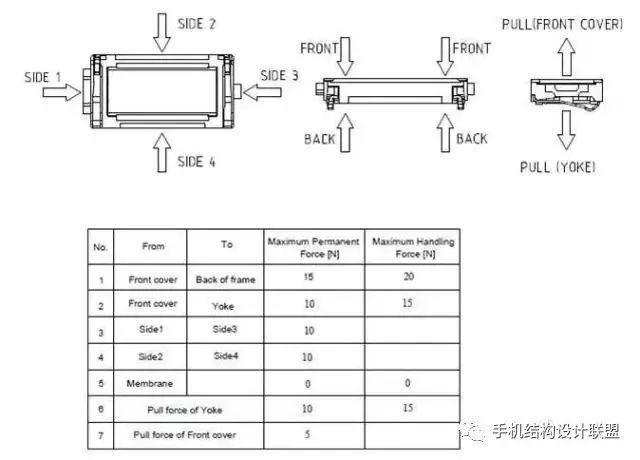

Ø受话器的额定功率较低Ø受话器可承受压力略小
Ø PAD 需有合理的尺寸，过大有与磁碗短路风险，过小有无声风险；

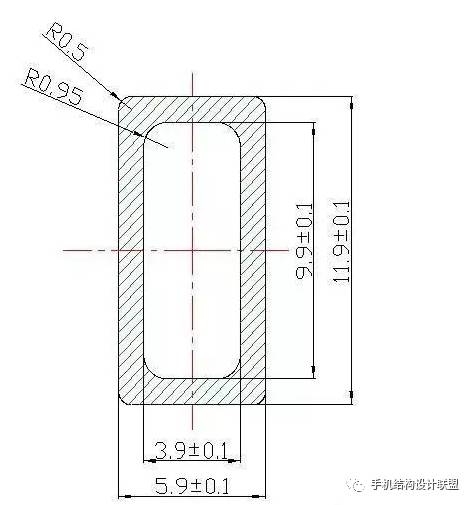

关于GASKET设计： Ø GASKET材质可以是双面胶、双面胶+mesh或双面胶+泡棉等Ø GASKET外径不可超出受话器外形；ØGASKET内径开孔建议略大于受话器前出音孔；ØGASKET厚度不建议太高，过厚的GASKET形成的大前腔不利于实现宽频带；

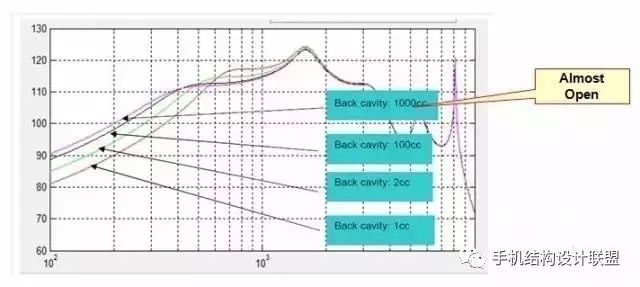

3.2 受话器的应用 受话器应用时一般要求无密封后腔，在特殊结构中可以有大于2cc的后腔但必须是开放的，并且背出音孔不可被堵住。

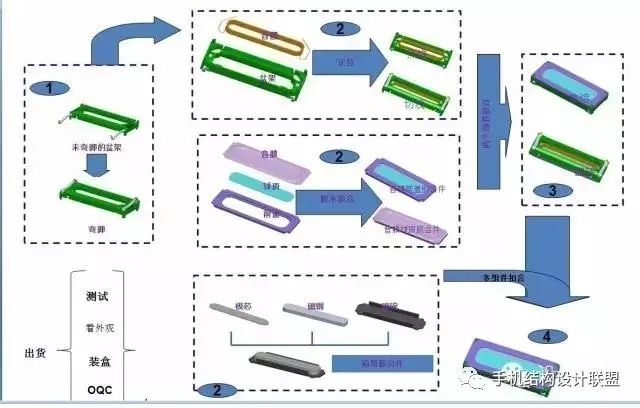

生产流程：
|
