摄像头现在一成为手机的一个必配项了，很多机器都主打拍照，以拍照为卖点，除了摄像头本体性能要好以外，结构上要如何做好摄像头的保护呢，下面就为大家介绍：
1. 尺寸与位置的确定
camera的拍摄角度范围一般为а=（60º~70º）；其设计的原则是：拍摄的角度а必须小于camera lens 的可视角度ß，即（а<ß）。如下图
如上图，其中Camera 的拍摄角度α是固定角度，Lens的可视角度β可以通过尺寸A与尺寸B来改变。
例：
α=60º；B=1mm；即A=？
必须β>α；
即tg(β/2)>tg(α/2 ) 所以 A/2B> tg(α/2) 即 A> tg(α/2)*2B=tg30º*2*1=0.5574*2*1=1.155mm so A>1.155mm 正常情况下我们不用计算这么详细，一般LENS的丝印大小就是比camera视角（与lens相交处）单边大0.3左右就可以了； 2. 定位
Camera的定位，概括来说，就两种：（1）定位在壳子上；（2）定位在PCBA上。
（1）、定位在壳子上：这种定位方式比较好，装配误差累积相对少（摄像头制造误差、Camera lens制造误差、Camera lens装配误差、摄像头装配误差），在装配条件允许的情况下，建议使用这种结构。
（2）、定位在PCBA上：Camera通过支架或者直接用背胶的方式定位在PCBA上，然后再通过PCBA与壳体的装配实现。这种定位方式相对误差累积大，(特别是Camera与PCBA、PCBA与壳体的装配累积误差更大)，一般情况下量不用这种定位方法，但是在装配要求上或结构分配上，有许多的手机还是必须用这种定位方式。
2. 防护
(1)、防冲击：Camera在使用过程中，必须要防止其受到冲击，以免影响其性能。因此在Camera的周围不能有零件或物体与其干涉，特别是正面不能有零件或物体紧压其表面，否则会影响Camera的焦距，以致拍摄模糊。
（2）、防尘：Camera与Lens之间必须要留一定的距离，以Lens挤压Camera镜头。但在使用过程中还需要注意不能使灰尘进入Camera镜头。所以在Camera与Lens之间最好加防尘泡棉，既防止灰尘进入Camera镜头，也可消除在drop测试中，Camera与Lens的硬碰撞的可能。
3.设计规范

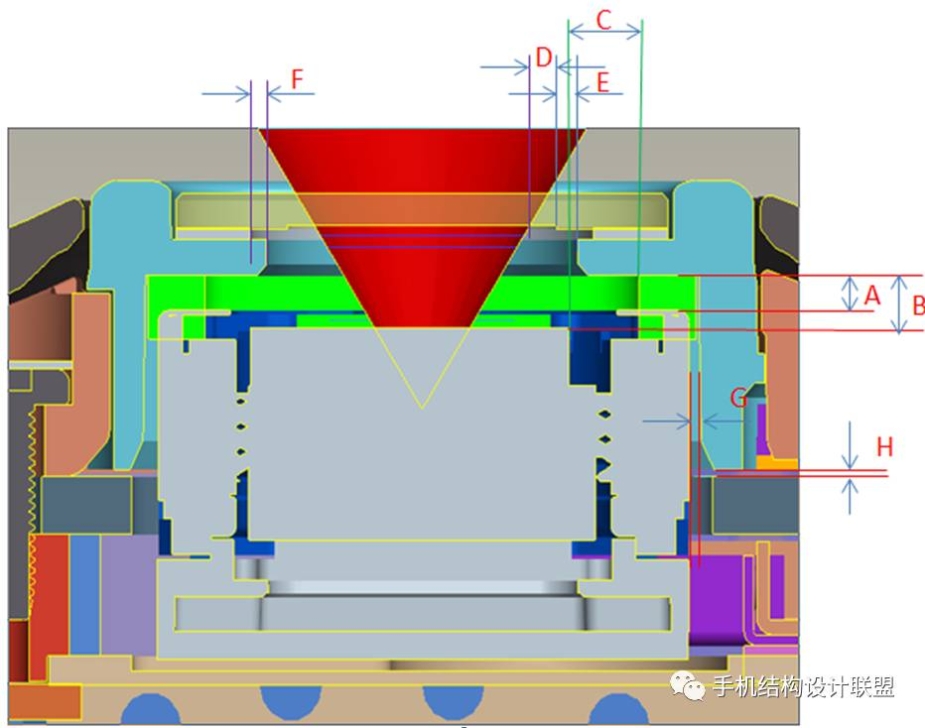

如上图：
1.摄像头顶部与壳体间隙（泡棉压缩厚度）A≥0.3mm；
2.摄像头顶部的密封泡棉选用软泡棉(rogers92系列或同类泡棉)，防止摄像头受压过大;
3.仔细核对AF摄像头镜头SPEC.升缩镜头的尺寸及近景拍摄时的伸出高度，顶部密封泡棉不挡住升缩镜头，密封泡棉与镜头的间隙C≥0.3mm；
4.AF摄像头顶部与壳体的间隙B一定要大于摄像头镜头伸出的最大高度(具体见摄像头SPEC.)，并加间隙0.2;
5.摄像头镜片丝印内圈直径与摄像头视角的间隙D≥0.3mm;
6.摄像头壳体开孔与镜片丝印的距离E≥0.2mm;
7.摄像头四周一定要做骨位撑板，骨位与主板间隙直接0配，H=0；
8.摄像头底部接触面必须确保是平面且面积要比摄像头面积大，防止跌落时底部局部受力导致IC裂而黑屏；
9.摄像头的定位：对于BTOB FPC连接的摄像头最好使用壳体上的围骨定位，不要使用双面胶定位在主板其他固定物体上，否则装配的时候累计误差会比较大，摄像头容易偏心，同时跌落的时候摄像头收到的剪切力会比较大，造成摄像头损坏而黑屏；贴片或SOCKET摄像头壳体不需要定位，但需要保证壳体与主板定位的准确度；
10.对于BTOB FPC连接的摄像头周围定位骨与摄像头的定位间隙G=0.1mm;贴片或SOCKET摄像头底壳骨位要留安全间隙，G≥0.5mm；
现在摄像头像素越来越高，尺寸是越做越小，需要注意的地方也很多，要在实践中不断加以总结和完善；
|
